Revit-шаблон АРСредний

Эффективное использование системных возможностей Revit, минимальный набор скриптов и универсальные удобные семейства. Настроенные по ГОСТ марки и спецификации, оформление листов, шаблоны видов, только нужные параметры и материалы.
Инструкции и рекомендации по работе с инструментами.

В данный момент дорабатывается квартирография на Dynamo со следующими особенностями:
1. Быстрый автоматический ввод данных о помещениях из Excel-файла
2. Определение границ квартир через двери (окна, разделители)
3. Суммирование площадей скриптом
4. Нумерация квартир для ФРС (для планов ПСО)

Ольга Старосельцева,Максим Черняев

Длительность: 1 час 55 минут

Организация проекта

Дверь универсальная. Часть 1

Бесплатные видеокурсы по BIM на платформе bim.vc: Revit, Nanocad, Renga, ModelStudio CS, Navisworks, Civil 3D, Dynamo и другое ПО. Курсы открыты для всех — смотрите уроки, проходите тесты и собирайте BIM-резюме. Материалы для архитекторов, конструкторов, инженеров, BIM-менеджеров и студентов. Можно начать с нуля или закрыть узкую задачу: семейства, спецификации, координация, отечественное ПО.

Новости и оперативная информация о новых материалах — на каналах в Макс и Telegram. Оценить обучение можно на РБК Куры.

Выберите видеосервис:

https://rutube.ru/play/embed/a96d3fe1b06b184f2723318697963f0c

Все сталкивались с ограниченными возможностями двери в Revit. Многие стараются создать свое идеальное семейство. Еще чаще — пытаются скачивать похожие семейства, параметры которых созданы вразнобой и не включаются в сквозную спецификацию.

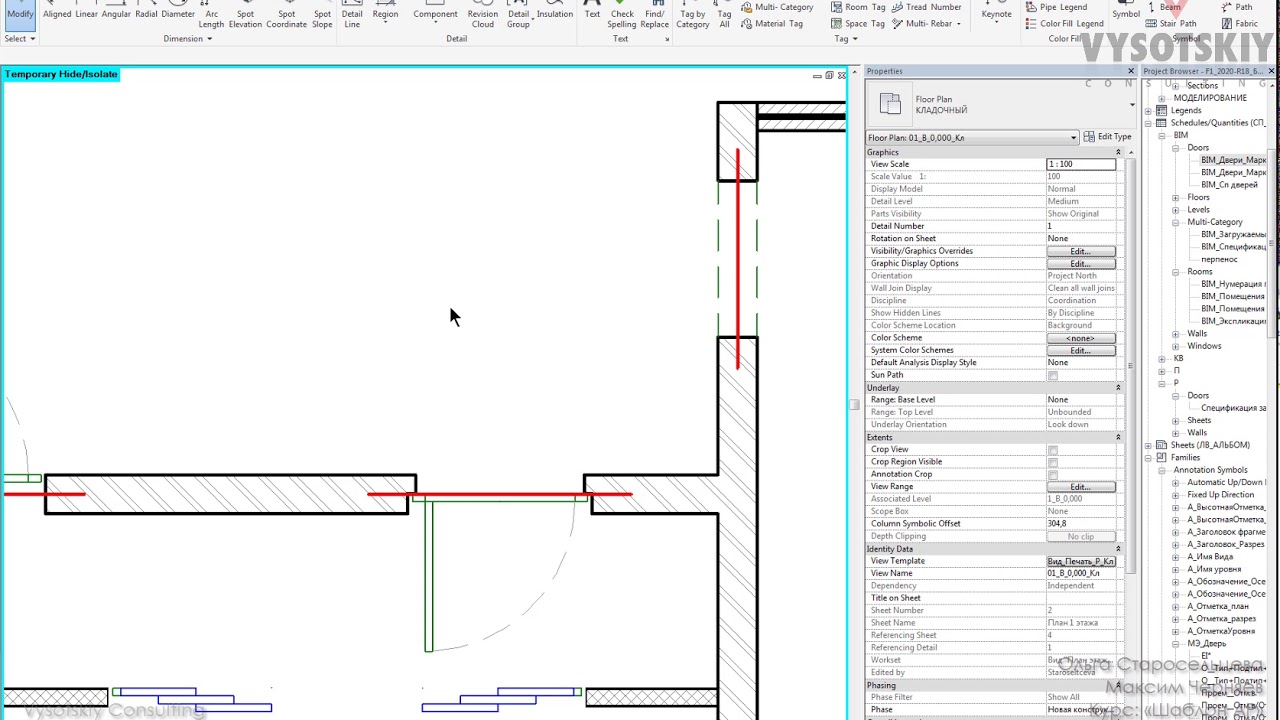

Универсальная дверь содержит: однопольную, двупольную конструкцию, раздвижные и складные створки, остекленные, глухие и комбинированные полотна, фрамугу над полотнами остекленную или жалюзийную. Коробка, полотна, решетка — параметризованы. В семейство также включена перемычка

Дополнительные параметры расчета чистого проема, доступности для МГН, и полный автоматический набор свойств для спецификации (Марка и Описание изделия) избавят от механической, ведущей ко множеству ошибок и опечаток, работы.

Марка изделия формируется по усредненному из 4-х (противоречащих) ГОСТов алгоритму; полная схема всех возможных параметров приведена в легенде и включена в шаблон.

Шаблон содержит рабочие спецификации и финальную, полностью настроенную с разбивкой на этажи, фильтры и шаблоны видов для визуального контроля применяемых типов изделий по материалам, марки, связанные с общими параметрами «ОД_».

Эту же дверь мы рекомендуем использовать и в витражных конструкциях, предварительно заменив ячейку витража стеной, в которую уже вставлять дверь

Двери нельзя зеркалить и переворачивать инструментами управления, т.к. Revit до сих пор не определяет это изменение!!!
