Revit-шаблон АРСредний

Эффективное использование системных возможностей Revit, минимальный набор скриптов и универсальные удобные семейства. Настроенные по ГОСТ марки и спецификации, оформление листов, шаблоны видов, только нужные параметры и материалы.
Инструкции и рекомендации по работе с инструментами.

В данный момент дорабатывается квартирография на Dynamo со следующими особенностями:
1. Быстрый автоматический ввод данных о помещениях из Excel-файла
2. Определение границ квартир через двери (окна, разделители)
3. Суммирование площадей скриптом
4. Нумерация квартир для ФРС (для планов ПСО)

Ольга Старосельцева,Максим Черняев

Длительность: 1 час 55 минут

Организация проекта

Окно универсальное. Часть 3

Новости и оперативная информация о новых курсах — на каналах в Макс и Telegram.

Выберите видеосервис:

https://rutube.ru/play/embed/92c77c196d7e428c9892dd7ed569eef4

Все сталкивались с ограниченными возможностями окна в Revit. Многие стараются создать свое идеальное семейство. Еще чаще — пытаются скачивать похожие семейства, параметры которых созданы вразнобой и не включаются в сквозную спецификацию.

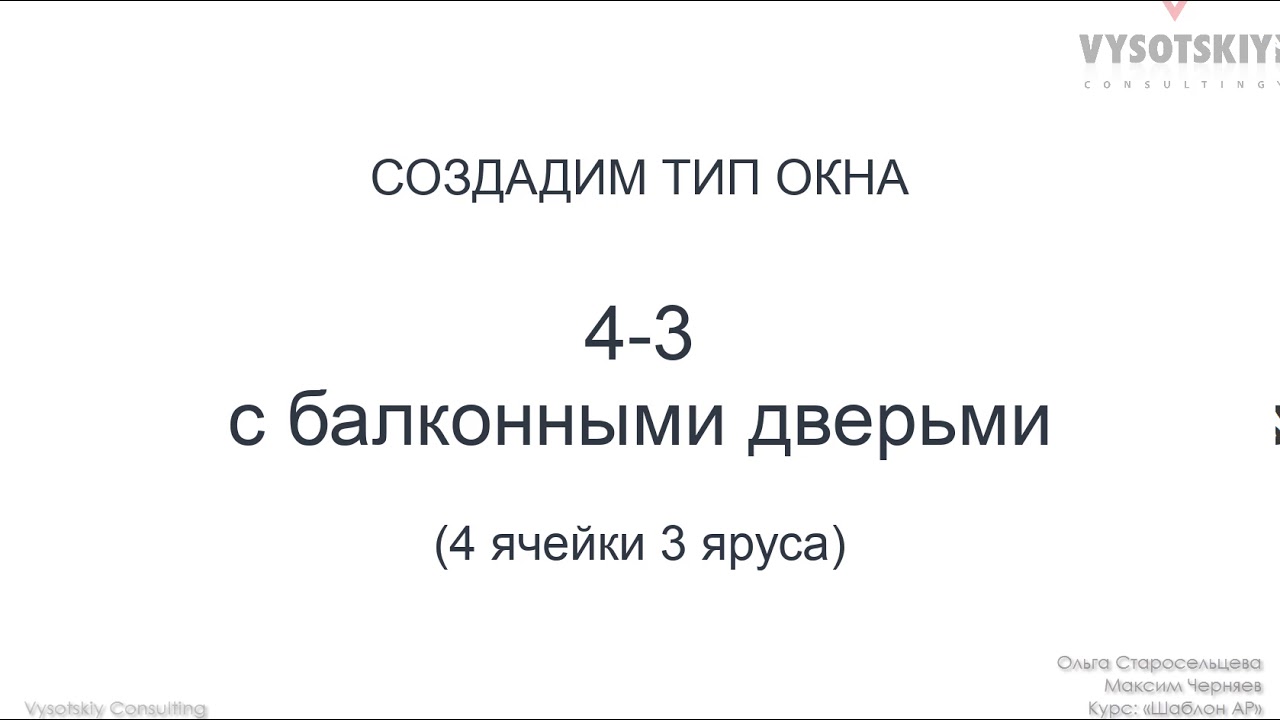

Наше семейство может почти все в пределах прямоугольника 4×3(h) ячейки. Объединение ячеек, штульповые открывания, любые комбинации створок, асимметричные проемы. В семейство включены: балконные двери, приточные устройства, перемычка, подоконник и отлив

Шаблон содержит фильтры, необходимые для визуального контроля геометрии, открываний и наличия балконных дверей, марки, связанные с общими параметрами «ОД_», спецификации для работы.

Созданы правила работы с семейством и подробная инструкция с картинками. Важно понимать, что работать с таким сложным объектом следует очень внимательно, но при должном контроле оно позволит обойтись всего одним семейством на весь проект.

Это же окно мы рекомендуем использовать и в витражных конструкциях для открываемых ячеек, предварительно заменив ячейку витража стеной, в которую уже вставлять окно.

Окна нельзя зеркалить и переворачивать инструментами управления, т.к. Revit до сих пор не определяет это изменение!!!
