VC учит BIMy в Политехе Петра: курс глазами студентов

05.06.2020

Данная статья перенесена с предыдущей версии портала bim.vc


© Команда Vysotskiy consulting и студенты СПбПУ им.Петра Великого. Любое использование материалов статьи возможно только при размещении активной ссылки на данную страницу.

Команда Vysotskiy consulting уже много лет обучает студентов Политеха — написали две подробных статьи. Наш опыт — самый передовой в России и СНГ. Если в целом не знакомы с нашей работой в ВУЗе, лучше начать с них:

VC и Политех Петра готовят BIM-менеджеров и собирают самый большой BIM-проект в мире (Часть 1)

BIM в Политехе Петра: нововведения (Часть 2)

Как написали в последней статье, одно из уникальных нововведений – связь студентов и отрасли. В ходе курса выбрали лучших ребят, они получили возможность выступить перед работодателями и сразу попасть на оплачиваемую стажировку к лидерам отрасли: Aecom, Bonava, IBS, Бюро Техники.

Мы собрали обратную связь от команд о том, как они проходили курс, делали проект и выступали на питч-сессии.


Что говорят лучшие студенты

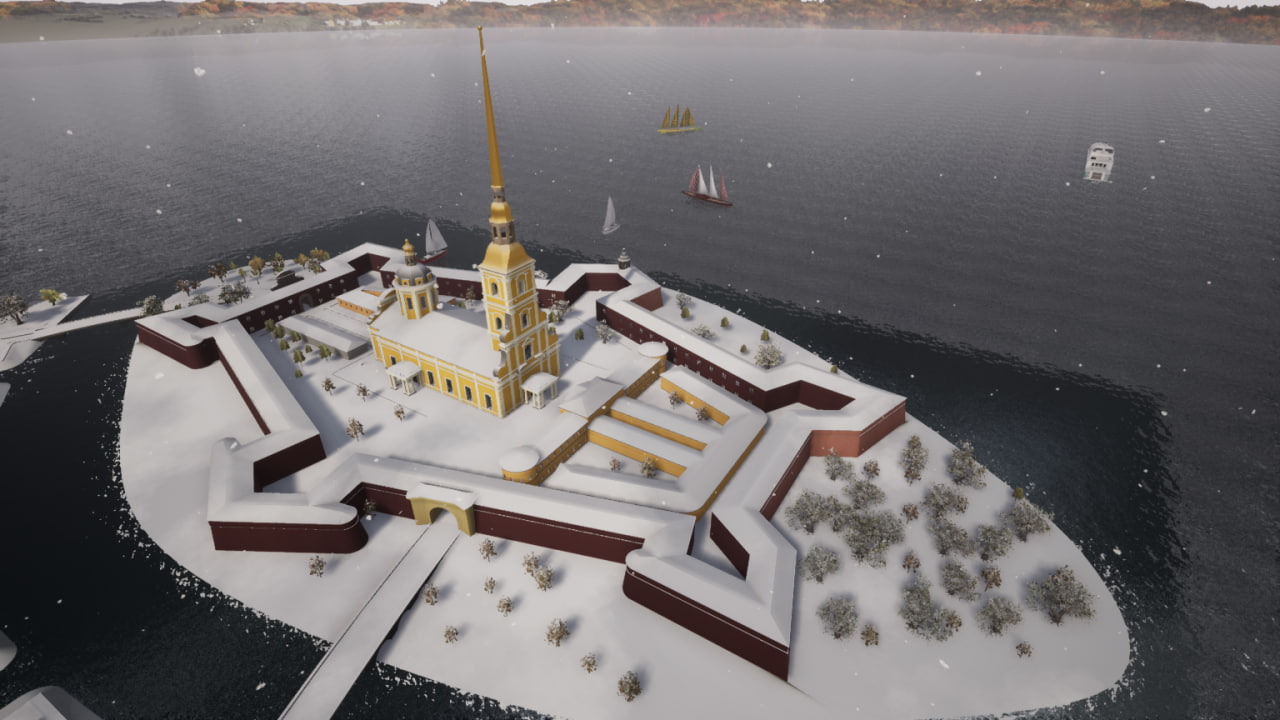

Проект «Петропавловская крепость»

Александр Воронин, Ирина Зотова, Ярослав Малышев


В качестве объекта моделирования мы рассматривали самые разнообразные варианты — от небоскреба до аэропорта. В итоге нас вдохновила возможность создавать масштабную виртуальную модель Санкт-Петербурга. И мы выбрали один из самых значимых объектов культурного наследия — Петропавловскую крепость.


         «Программу Revit мы изучали с 1 курса — создавали 3D-модель, оформляли чертежи, использовали надстройки и, казалось бы, нас сложно удивить использованием современного ПО. Первым открытием стала возможность использования совместной работы и создания связей между файлами с разными разделами проекта. Вторым — программа визуального программирования Dynamo, которая помогает ускорить и упростить процесс проектирования. Аналогичным образом мы узнали о программе Navisworks, помогающей найти коллизии при помощи Clash Detective и создать 4D-ролик путем связывания календарного плана с моделью в TimeLiner»

Ирина Зотова
BIM-менеджер команды «Динамит»

Акцент в работе был сделан на доминанте крепости — Петропавловском соборе. Особое внимание уделили интерьеру, за счет чего проект стал запоминающимся и выгодно выделяется на фоне других.

Мы активно применяли доступные в сети фотографии, а самым полезным при моделировании оказался сервис Google-панорам. Созданные семейства максимально приближены к оригинальным объектам.

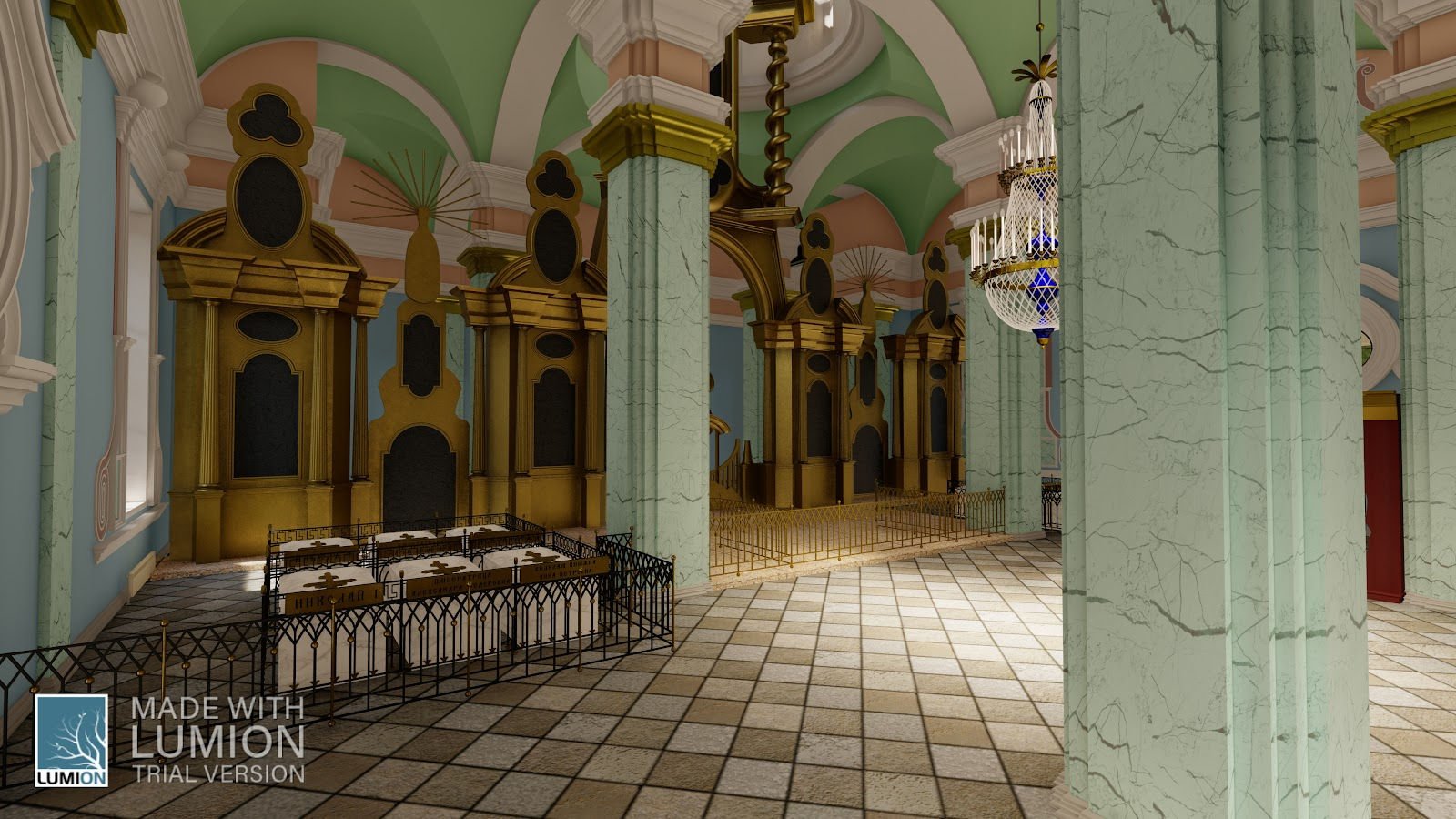

Нами были разработаны семейства для иконостаса, «царского места», надгробий-саркофагов, люстры, уличного фонаря и ограждений. Для проработки внутреннего интерьера пользовались инструментом «компонент» — создавали детали лепнины и внутреннего убранства. Создание отдельных семейств заняло несколько дней. К примеру, поиск решений для создания семейства люстры занял 2 дня, и столько же времени было потрачено на реализацию.

Разработали и уникальные текстуры. Текстуру плитки пола создавали в Adobe Photoshop по фотографии.



Панорама интерьера 360






Венчает виртуальный Петропавловский собор, как и в жизни, фигура золотого ангела и креста, реализованная при помощи Autodesk 3Ds Max.


         «После проработки интерьера решающим стал вопрос создания атмосферного видеоролика. Поиск концепции и решения занял неделю. Накануне разработки проекта состоялась премьера 3 сезона сериала «Екатерина», который рассказывает об истории России во времена правления Екатерины Великой. Именно в годы её правления собор принял тот вид, каким мы видим его сегодня. При всей стройности и лаконичности архитектуры собора его образ и образ Екатерины II казались чем-то похожими. Я хотел передать через видеоролик атмосферу нежности Екатерины и сакральности храма. В качестве музыкального сопровождения была выбрана мелодия из сериала «Екатерина», которая хорошо вписывалась в концепцию видеоролика. Дополнительно применялись звуковые эффекты, такие как звук дождя, колесницы, шум ветра»

Александр Воронин
BIM-проектировщик команды «Динамит»

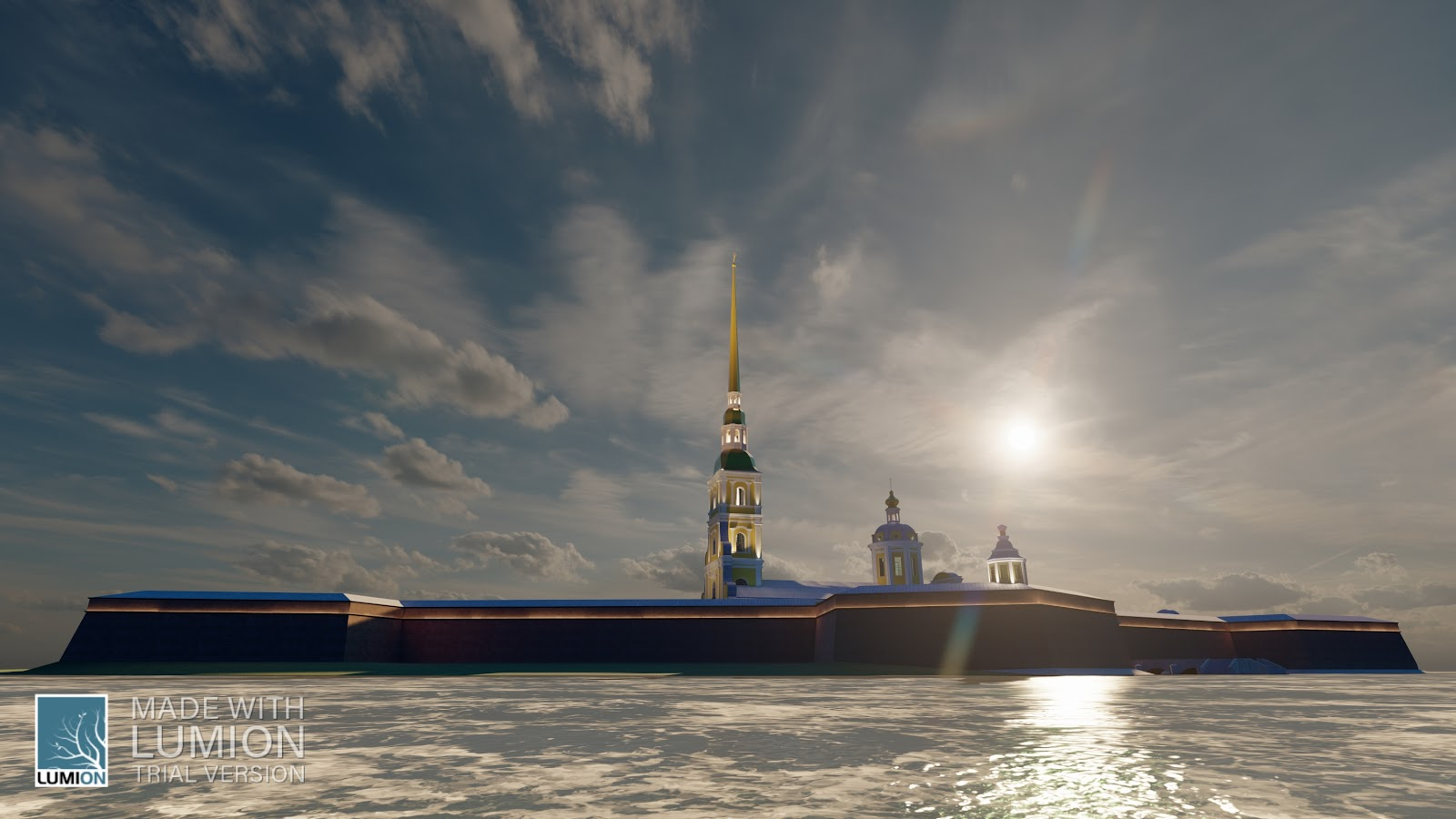

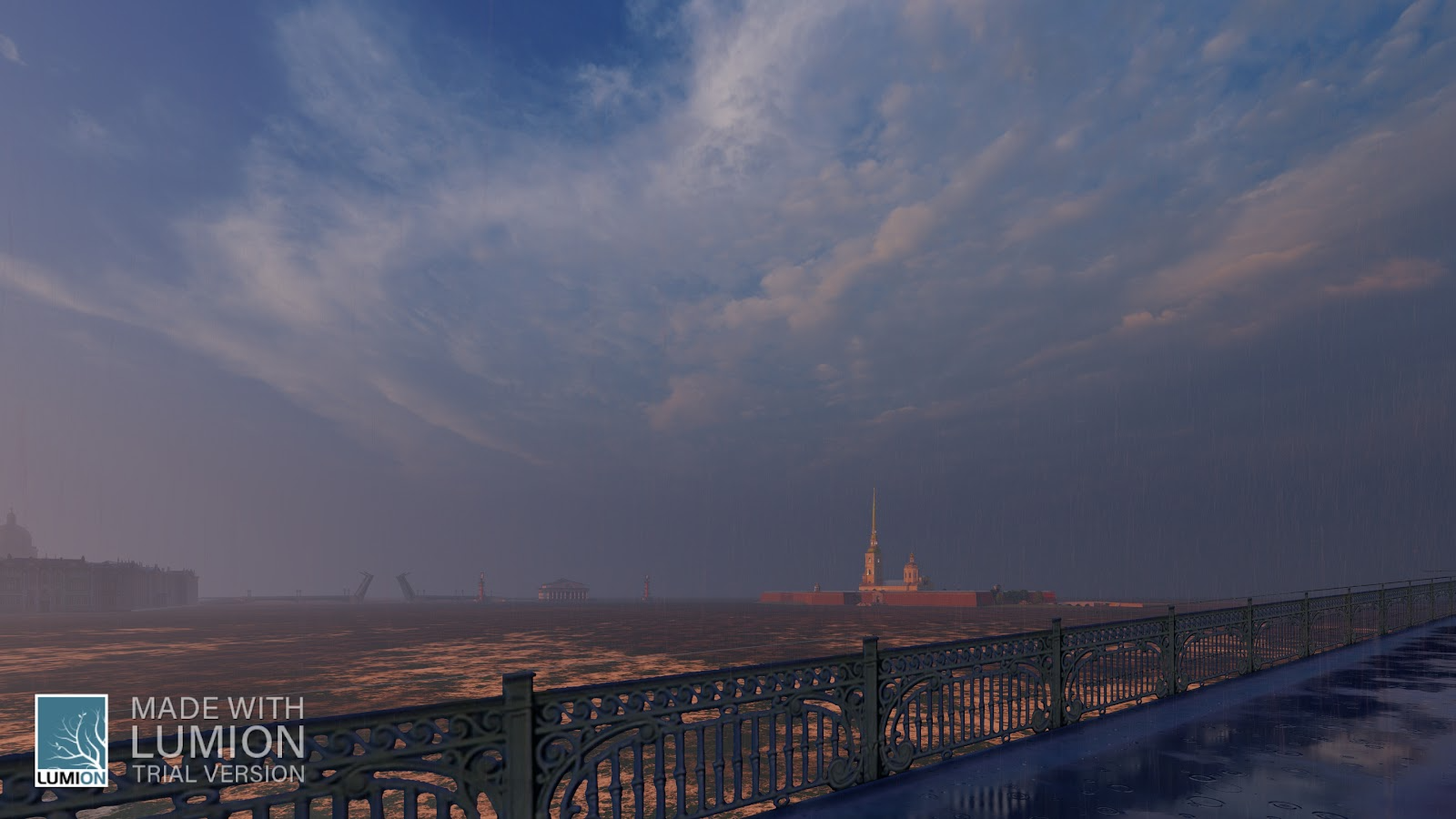

При создании видеоряда использовалась пробная версия Lumion 10. В данной программе широко представлены инструменты для проработки экстерьера: деревья, трава, камни и т.д. При этом было решено не размещать модели людей, а кадры сделать плавными и спокойными, чтобы достичь эффекта уединения, погружения в атмосферу храма.

Монтаж и сведение производились инструментами Adobe Premier.

Результатом кропотливого труда стал видеоролик, который сейчас представлен на авторском YouTube канале BIM-проектировщика нашей команды.


Также в Lumion сделали рендеры.



Для повышения интереса к культурным объектам и демонстрации проекта коллегам мы вели блог в Instagram* под ником @dynab00m, в котором публиковали визуализации проекта на разных стадиях, сопровождая их историческими справками и интересными фактами о Петропавловском соборе.

На курсе мы хотели получить актуальные для профессии знания и практический опыт в востребованных на рынке программных продуктах.

И курс оказался замечательным. Полученная информация — актуальная, полезная и качественная.

Порадовали занятия по Navisworks и Dynamo. Отдельно стоит отметить структурированность курса и подачу материала. Все лекции разбиты на темы с последующей проверкой знаний в виде несложных тестов для закрепления информации.

Неожиданным решением стали организация совместной работы через Dropbox и хранение в нем всех файлов по проекту. Не было бесконечных пересылок исправленных версий через социальные сети и почту — вся актуальная информация в любой момент была доступна в облаке.

Полученные знания помогли как в дальнейшем обучении, так и в работе. Нашей команде особенно пригодился Navisworks, что подтверждает востребованность знаний перечисленных продуктов на рынке.

Авторы проекта и статьи:



Воронин Александр

Зотова Ирина

Малышев Ярослав

Instagram* проекта: @dynab00m

Проект «Церковь»

Никита Дивин




До первых лекций курса по BIM-администрированию наши знания о технологии были почти нулевыми. Не было возможности оценить этот подход к проектированию в полной мере, но результаты работы других вдохновляли его изучить. Всего за один семестр благодаря таким наставникам, как Александр Высоцкий и Ольга Коршунова, и проработанной программе обучения, мы сумели создать первый проект, и начали серьезно работать в Revit и Navisworks.

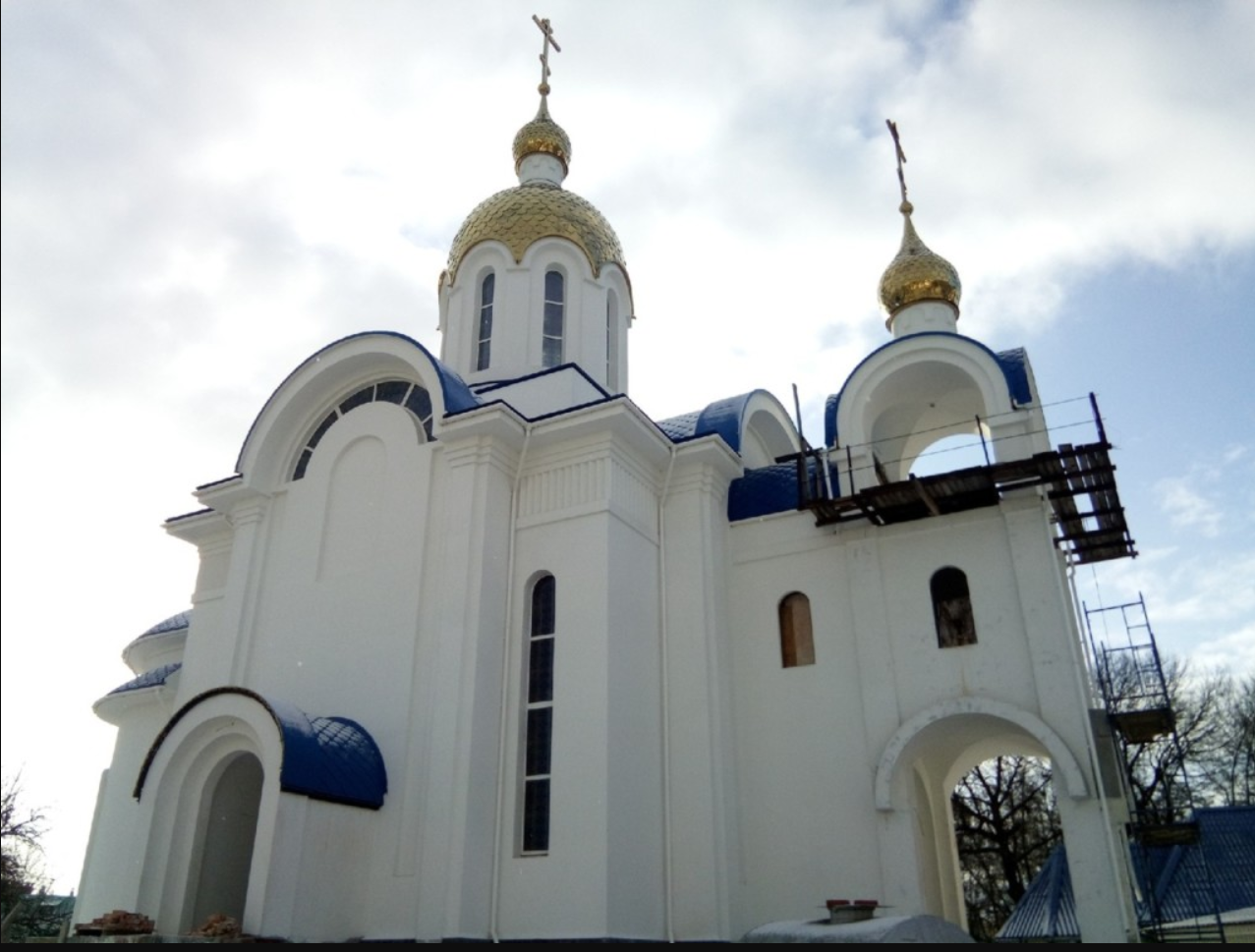

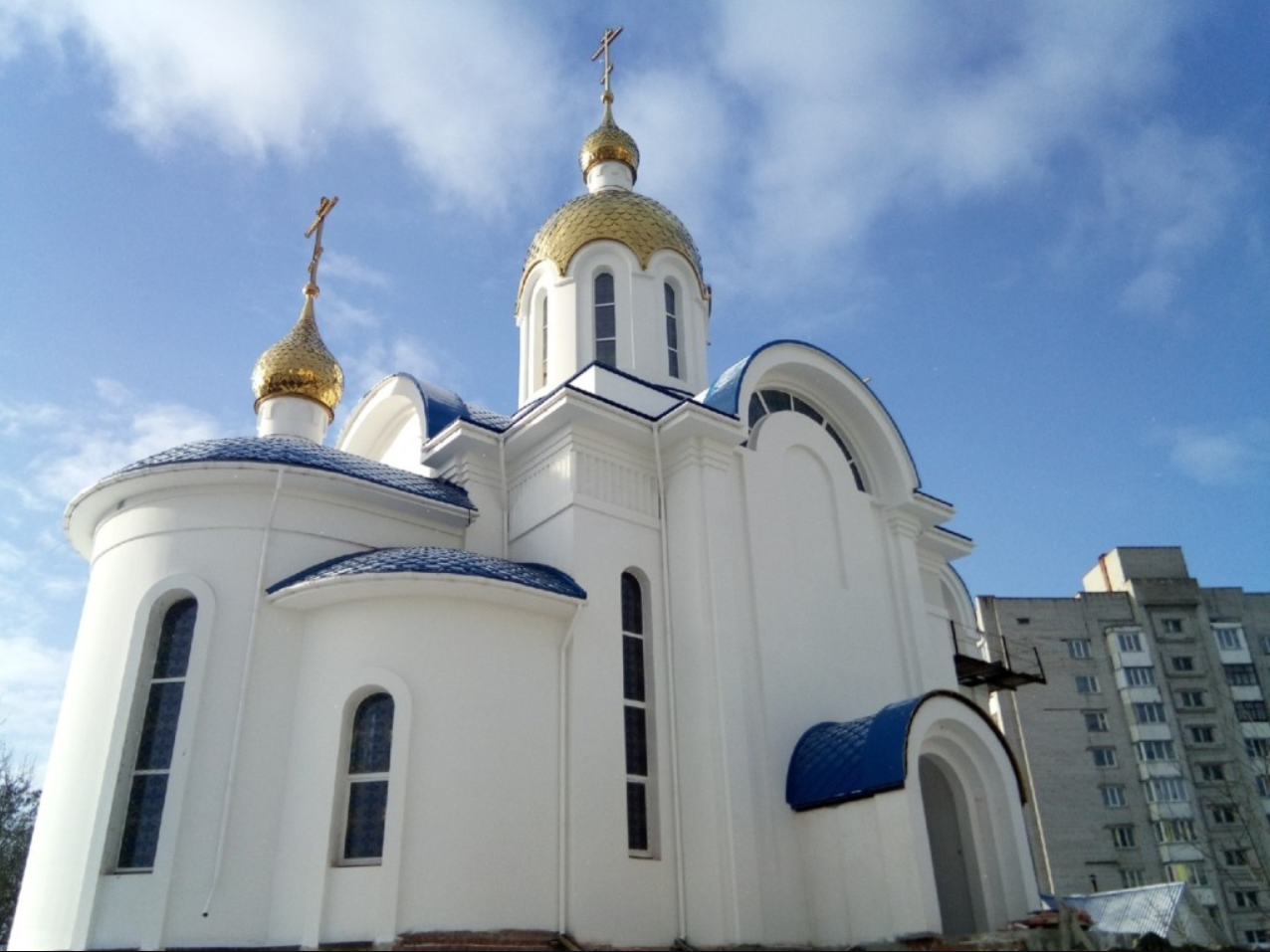

Объектом моделирования стала Церковь иконы Божией Матери в г. Гомель. Мы хотели воссоздать по чертежам сооружение культового типа. Эстетически приятный облик объекта поддерживал мотивацию на протяжении всей работы: невесомая и изящная архитектура придает зданию легкость и неповторимость.


                                                              Источник: проект PRIHOD.RU

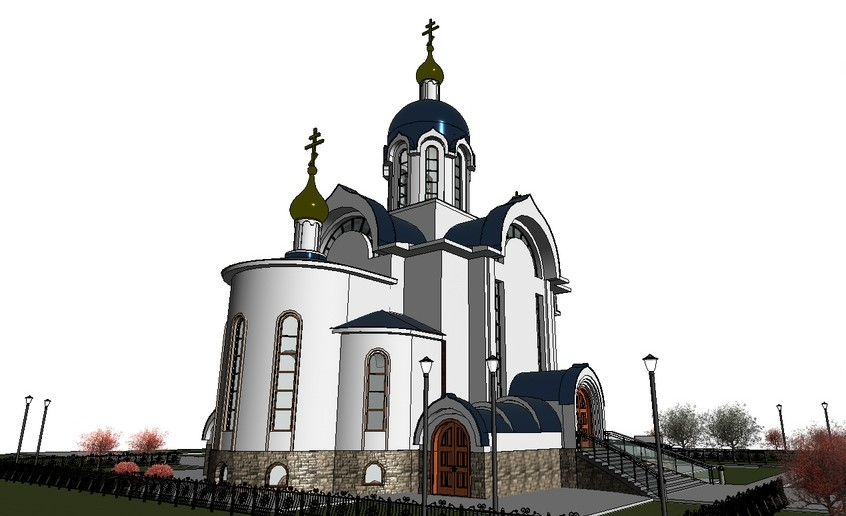

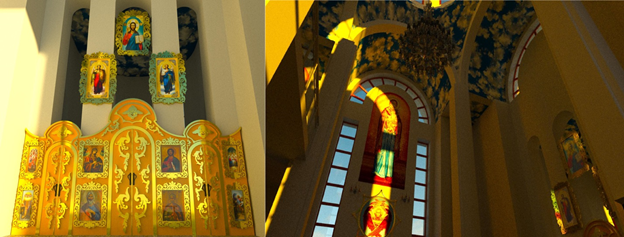

Начальным вектором работы стала проработка уникального внешнего вида церкви. Из простых форм в Revit удавалось вырезать ту самую легкость в облике здания, которая приглянулась нам с самого начала. Самым увлекательным стало создание светового барабана над кубом церкви и центрального купола. Двери и окна нестандартной формы также были воссозданы нами в виде семейств.

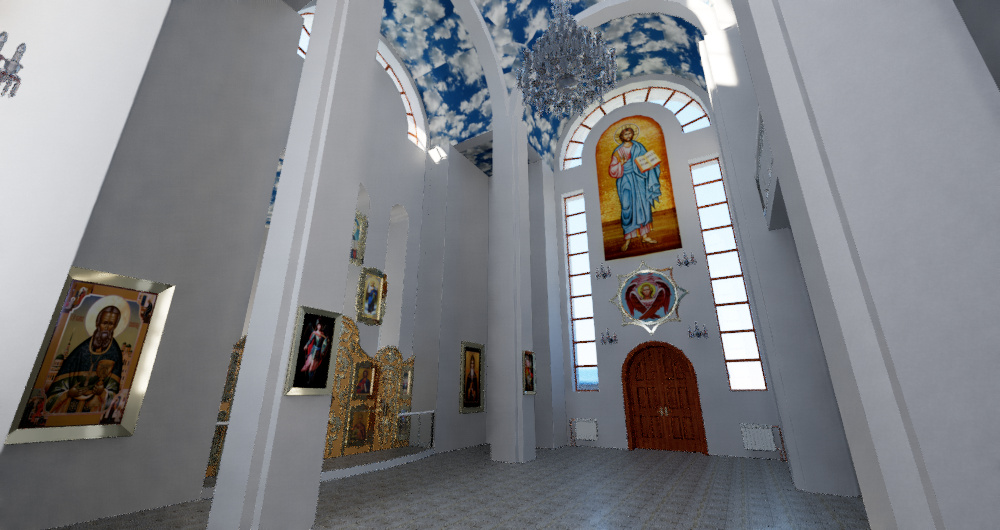

В процессе работы мы изучили много дополнительной информации как об объекте моделирования, так и об архитектуре церквей. Это привело нас к пониманию, что также необходимо проработать интерьер. Мы создали ряд семейств, подобрали и адаптировали изображения икон под границы рам и мозаик. Иконостас потребовал самой глубокой проработки. Большое количество сложных элементов тяжело подчинялось визуализации, поэтому было разделено на части, которые в последующем собирались по общим координатам в пространстве модели.

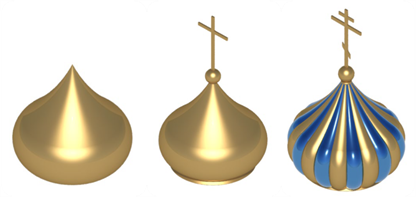

В рамках курса нам предлагалось задание по разработке семейств. На тот момент большая часть объекта была замоделирована, оставались некоторые детали и купола. Выбор пал на луковичный купол с параметрически изменяемой геометрией и возможностью добавления каноничных элементов украшения подобных православных куполов. Его экземпляр венчает центральный купол церкви, а также крышу колокольни и центральной апсиды.


Так был создан наш первый проект в BIM. От наблюдения и восхищения проектами других мы перешли к применению технологии на практике и результату в наших руках. Впереди освоение тонкостей и накопление опыта, но начало этого пути положено.

Мы не раз задавались вопросом, что же именно послужило столь интенсивному введению нас в область BIM, и как получилось у наставников сохранить наше желание работать от начала до конца курса.

Скорее всего, дело в свободе выбора. Мотивировать человека к работе извне — это хорошо, но еще лучше, когда источником мотивации будет он сам. Когда ему будет интересно жить и развивать свой собственный проект, который каждый может выбрать самостоятельно. В отличие от других предметов нас не ограничивали рамками выбора — по факту все решала наша фантазия. Нам указали ориентиры, выдали инструменты, поставили цели, которых мы должны были достичь, но то, как именно мы выстроим работу и какие моменты проработаем глубже, зависело только от нас.

После окончания курса мы продолжили изучать BIM и осваиваем все новые инструменты. Знания, полученные от команды Vysotskiy сonsulting, пригодились и на других курсах в Политехе Петра.






Авторы проекта: Никита Дивин, Полина Вериго, Фаина Сергеева.
Статью к публикации подготовил Никита Дивин.

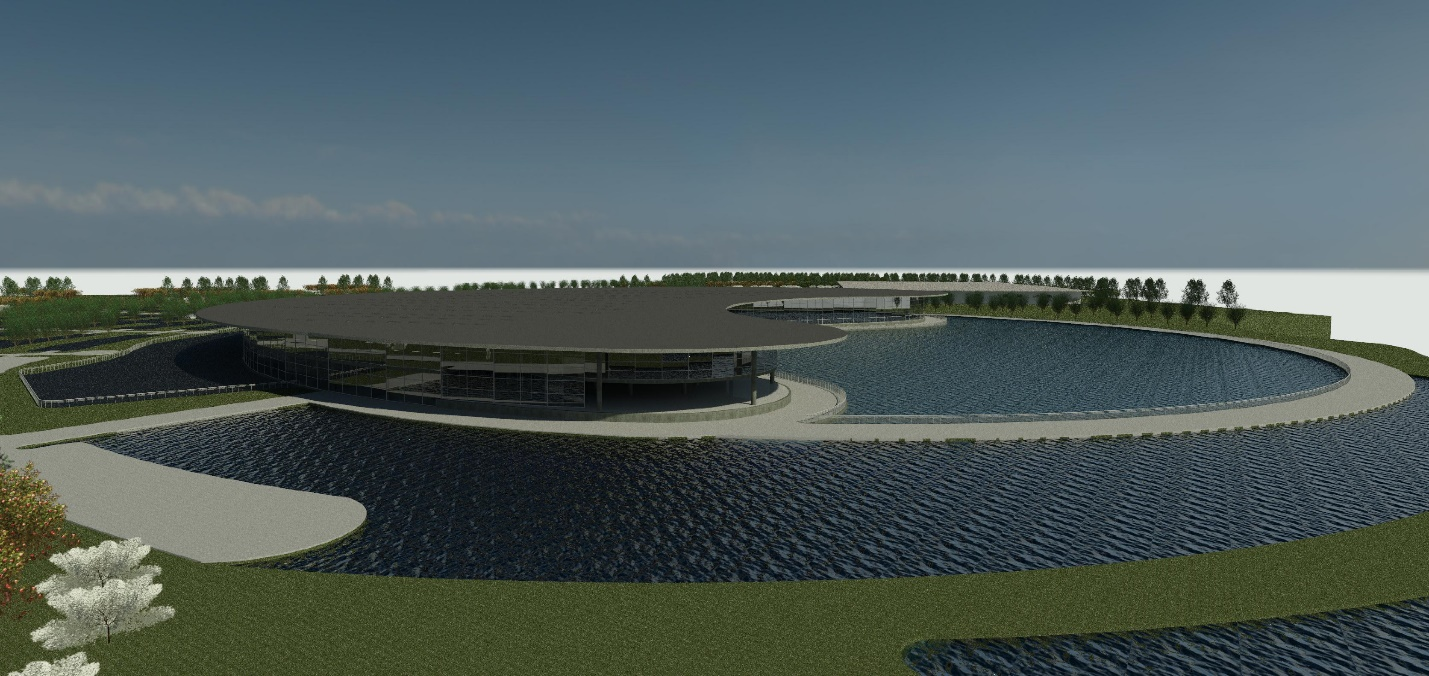

Проект «Автомобильный завод MCLaren»

Мария Стрелкова, Анастасия Бронзова, Александр Садовский



В магистратуру Политеха Петра мы поступили из разных университетов, был опыт реализации курсовых проектов в AutoCAD, ArchiCad. На курсе потребовалось освоить Autodesk Revit для создания информационной модели здания. Мы поразились удобству и скорости работы программы. Удивительно, почему данное ПО не применяется для обучения студентов во всех строительных университетах страны. О Navisworks и его полезном функционале тоже услышали впервые.

Мы выбирали объект так, чтобы работать над ним было интересно, а результат можно было бы ярко презентовать. Вдохновившись архитектурной идеей лондонского архитектурного бюро Foster & Partners, выбрали производственный автомобильный центр McLaren. Архитектурные и планировочные решения нашего проекта максимально приближены к оригинальным.

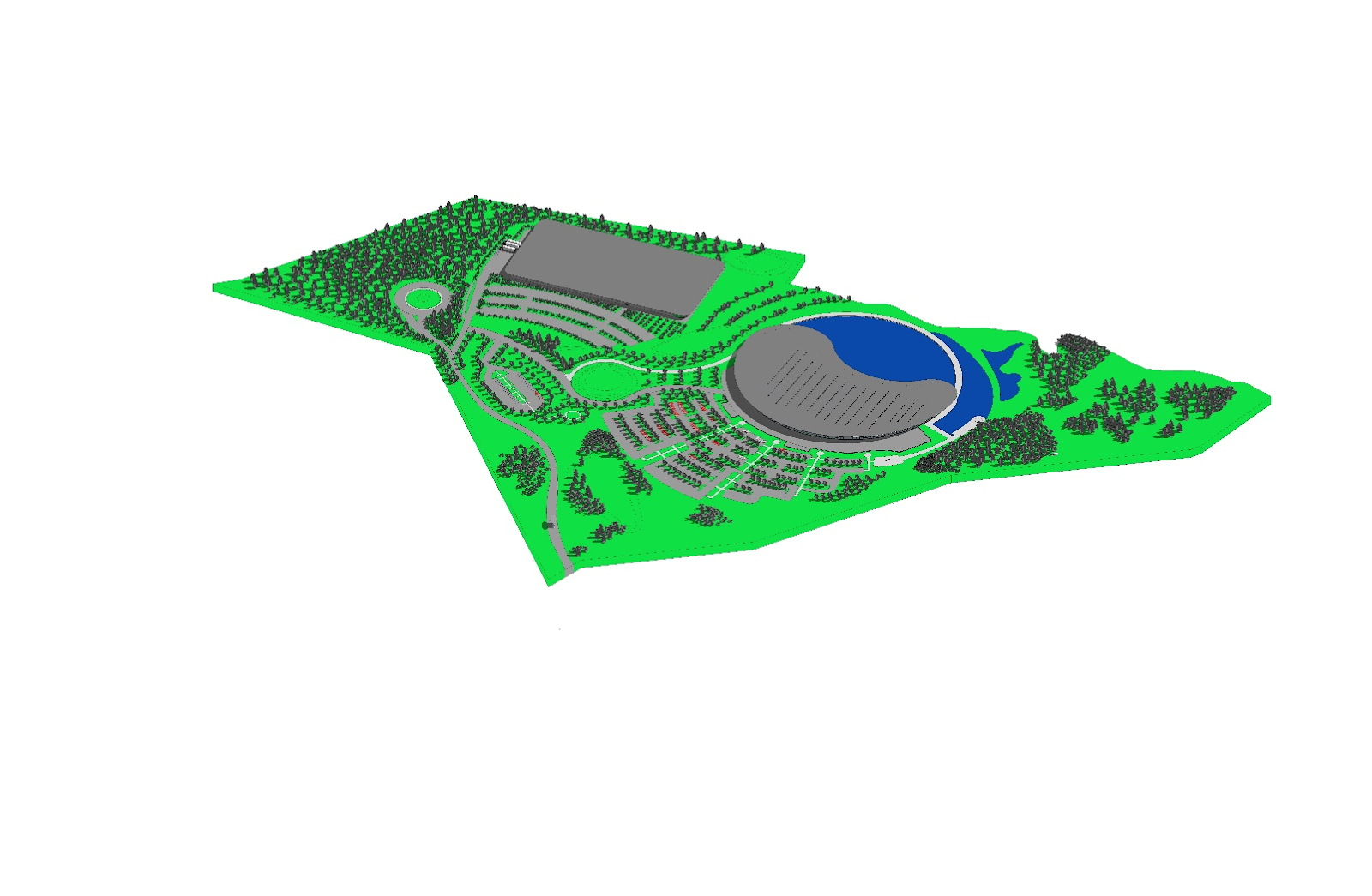

Общая площадь завода — 34 500 м². Состоит из двух корпусов: технологический центр с размерами в плане 150х240 м, в котором разрабатываются и моделируются автомобили, и производственный центр с размерами 100х200 м, в котором модели собираются. Небольшая высота обоих корпусов удачно вписывается в облик местного ландшафта.

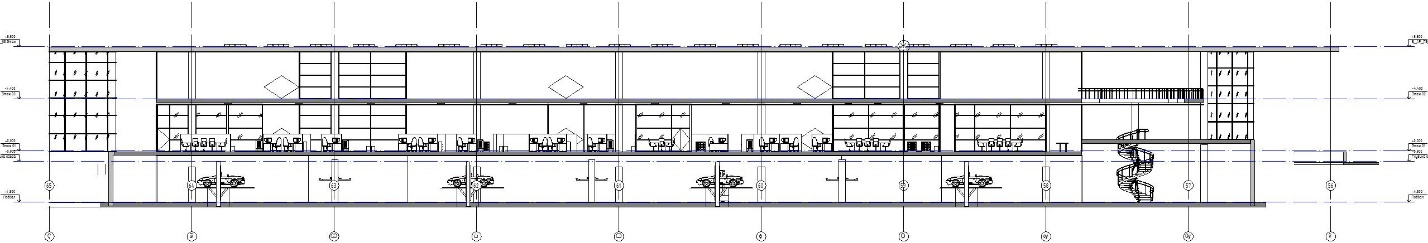

Технологический центр в плане состоит из 6 типовых двухэтажных блоков с дизайнерскими студиями, офисами и конференц-залами. Один из блоков проработали детально: замоделировали зоны отдыха, кухни, рабочие места для проектировщиков, дизайнеров и других работников завода. Подробно спроектировали систему ВК с нижней разводкой магистралей.

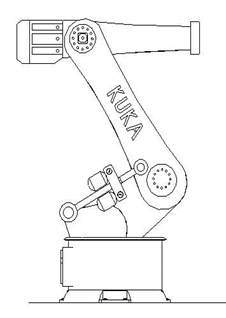

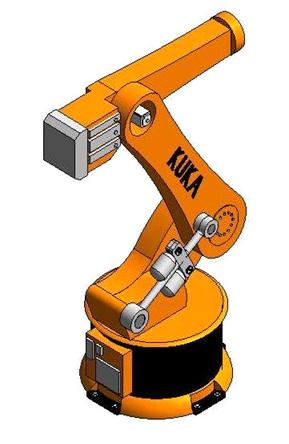

Для условного антуража производственного центра разработали семейство оборудования — робот по типу KUKA. Семейство имеет 6 типоразмеров и 7 параметров экземпляра, отображение в 3D меняется в зависимости от уровня детализации.

После первой лекции курса была паника от объема предстоящей работы и интерес и желание попробовать силы в реализации масштабного проекта.

Курсовой проект отличался от большинства, где надо работать в одиночку и строго следовать методическим указаниям. Помимо четкого выполнения требований технического задания, к выполнению проекта приветствовался и творческий подход. Нам позволили выбирать интересующие разделы из всего массива программы обучения — эти разделы мы могли прорабатывать на продвинутом уровне.

Мы работали в команде, и часто взаимодействовали с другими командами. Поэтому практиковали навыки коммуникабельности, учились договариваться, обосновывать свои решения и принимать их четко и быстро. Главной задачей BIM-менеджера было сплотить команду для результативной работы над общим проектом, развить навыки лидерства и делегировать задачи. А всех членам команды — нести ответственность друг перед другом и выполнять эти задачи в срок. В дополнение к техническим знаниям и навыкам мы развили навыки личной эффективности.

В конце курса наш проект был признан одним из лучших на потоке, и мы получили приглашение выступить на питч-сессии с потенциальными работодателями.


Курс стал хорошим толчком для развития в области 3D-моделирования и BIM-администрирования, а презентация проекта дала возможность проявить себя и начать профессиональный путь.

Instagram* проекта: @bim_revit_603

Авторы проекта и статьи:

Стрелкова Мария

Бронзова Анастасия

Садовский Александр

Проект «Неоновая зеленая АЗС Газпром»

Егор Ревенков



До курса у меня уже был опыт моделирования конструкций в Revit, создания семейств, визуализации, поверхностные знания Dynamo и Navisworks.

По заданию необязательно было моделировать существующий проект автозаправки Газпром. Поэтому я решил поэкспериментировать — вдохновлялся концептом древовидной автозаправочной станции Ghaf Tree компании ENOC, которая должна быть построена к EXPO 2020 в Дубае.

Идеологически, это первая «зеленая» заправочная станция Газпром, соответствующая архитектурным трендам и опережающая современные технологии. Участок на плане BIM-города был выдан в непосредственной близости к Лахта-центру, что также повлияло на выбор облика АЗС.

При моделировании объекта был принят ряд нестандартных решений:
— На станции можно заправиться и бензином, и газом. А еще зарядить электромобиль;
— Несущие конструкции окружены решетчатыми плавными формами, обвитыми зелеными растениями;
— На территории АЗС расположена вертолетная посадочная площадка, оборудованная электрической станцией заряда. Решение может показаться неактуальным, но в ближайшее время всё изменится — Tesla представили концепт электровертолета;
— Навесы автозаправочных колонок оснащены неоновым освещением.

Представители Газпром, этот проект я вам дарю.

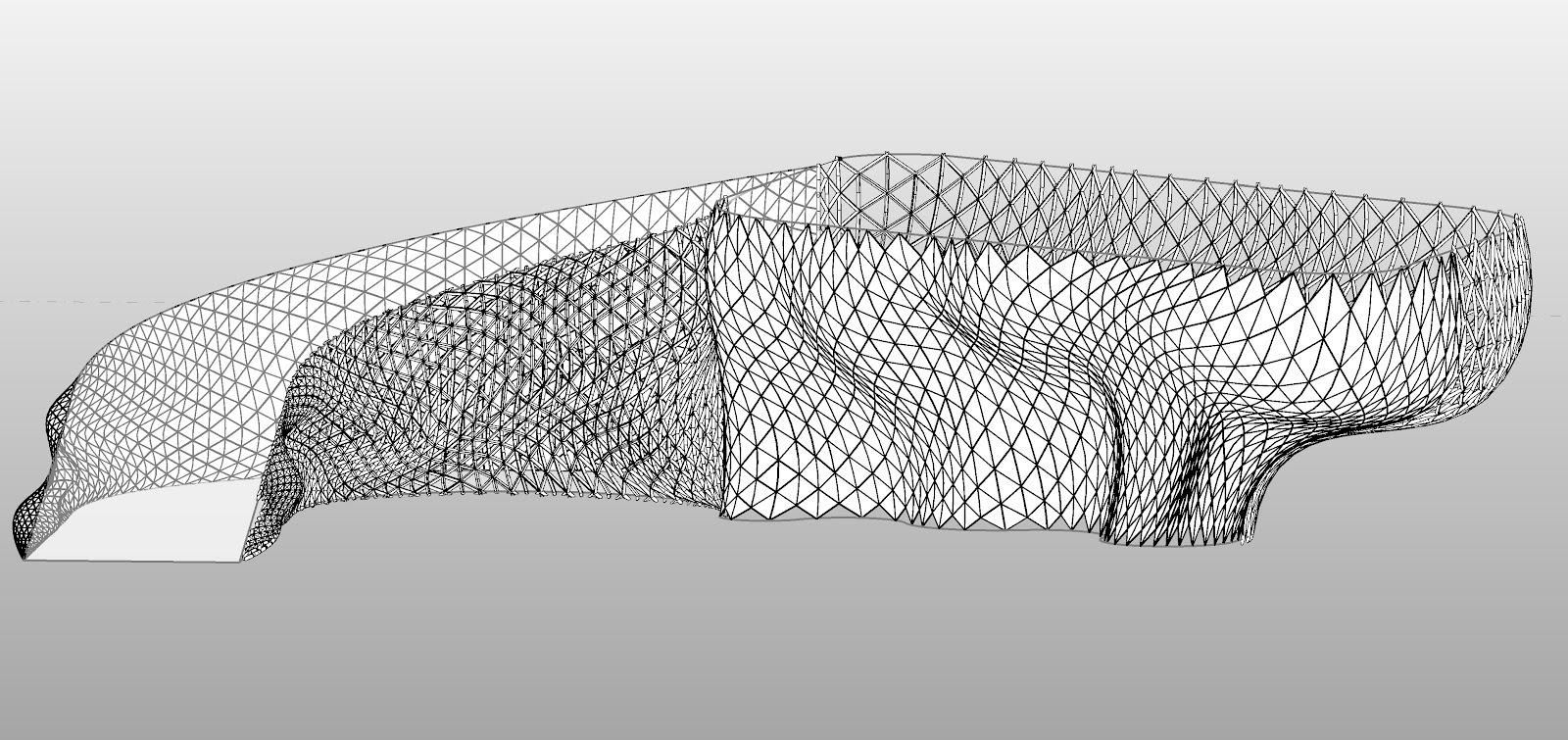

Сильная сторона этого проекта — идея в виде ограждающих конструкций плавной формы. Они и представляли наибольшую сложность при моделировании. Использовал семейства концептуальных форм с вложенными адаптивными семействами деревянной рамки, которые располагались по сгенерированной сетке. Результат вы можете видеть на скриншоте.


На момент прохождения курса у меня уже был значительный опыт работы с Revit, Dynamo, а также представление о Navisworks и его возможностях. Ждал новых знаний и усиления существующих, и я это получил в полной мере.

В курсе был блок про Dynamo, и, несмотря на то что мне в проекте это не пригодилось, я стал гораздо лучше в нем разбираться. Благодаря курсу, я написал скрипт для массового копирования спецификаций с изменением определяющего фильтра. Сегодня им пользуется большинство конструкторов на моей работе.


Отдельным пунктом хочу отметить блоки про совместную работу, разбиение рабочего файла, проверку на коллизии. Так вышло, что я знакомился с этими инструментами на новом рабочем месте с опережением курса Александра и Ольги на пару дней. И теоретические знания, полученные на лекциях, я отрабатывал на работе, это оказало мне колоссальную помощь.

Главным преимуществом курса могу назвать тесную связь с практическим использованием Revit и инструментами BIM-менеджмента на рабочем месте.

Абсолютно все вопросы, поднятые Александром Высоцким и Коршуновой Ольгой, я использую в работе.






Автор проекта и статьи: Егор Ревенко

Проекты и видеопрезентации других участников питч-сессии

Спас на Крови


Команда: DaredeBIM
Авторы проекта: Леонид Юрченко, Павел Кондрашев
Instagram* проекта: @daredebim

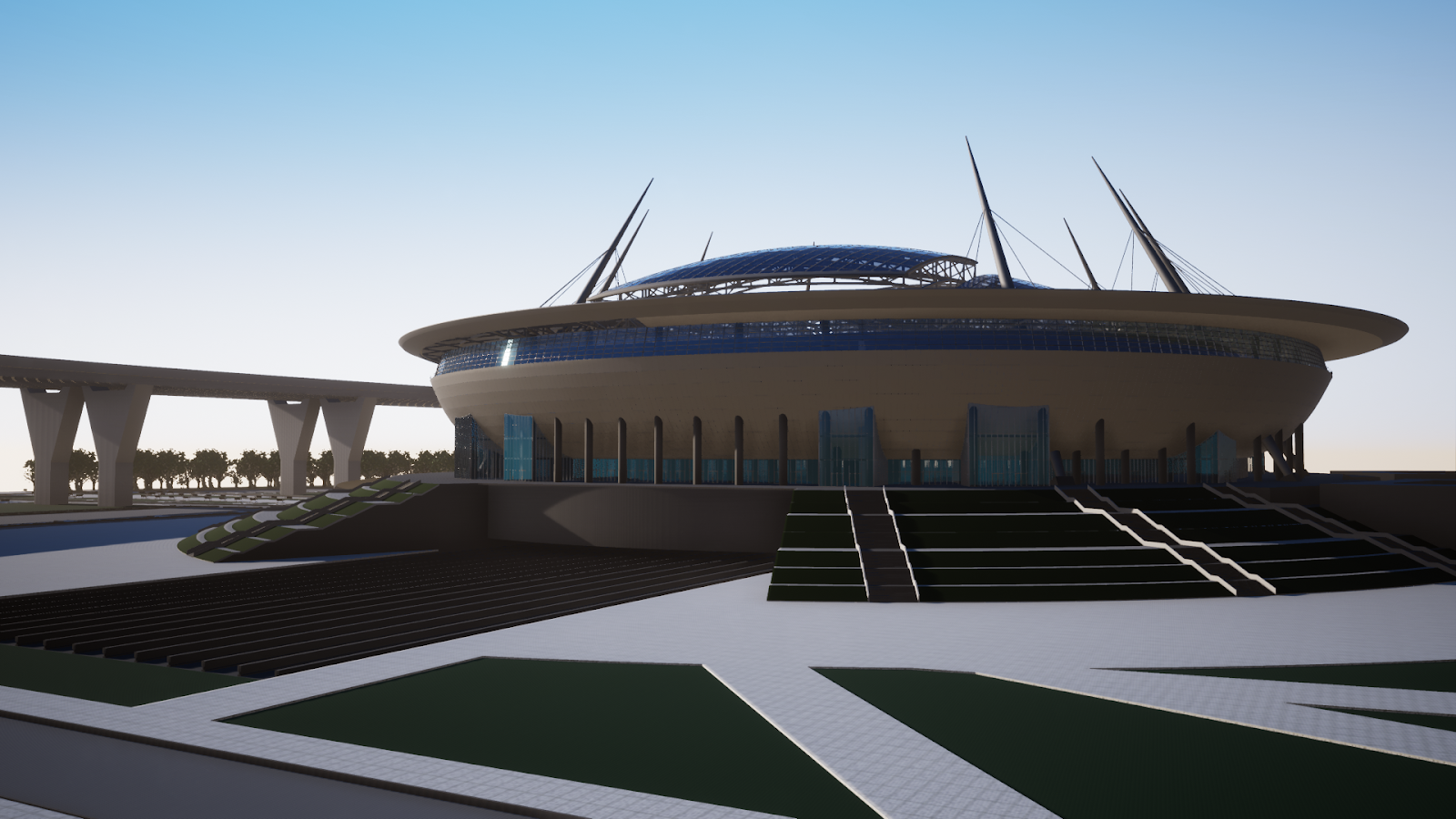

Газпром-арена



Команда: Diseñadores Duros
Авторы проекта: Асет Кузенбаев, Эльнур Ибрагимов

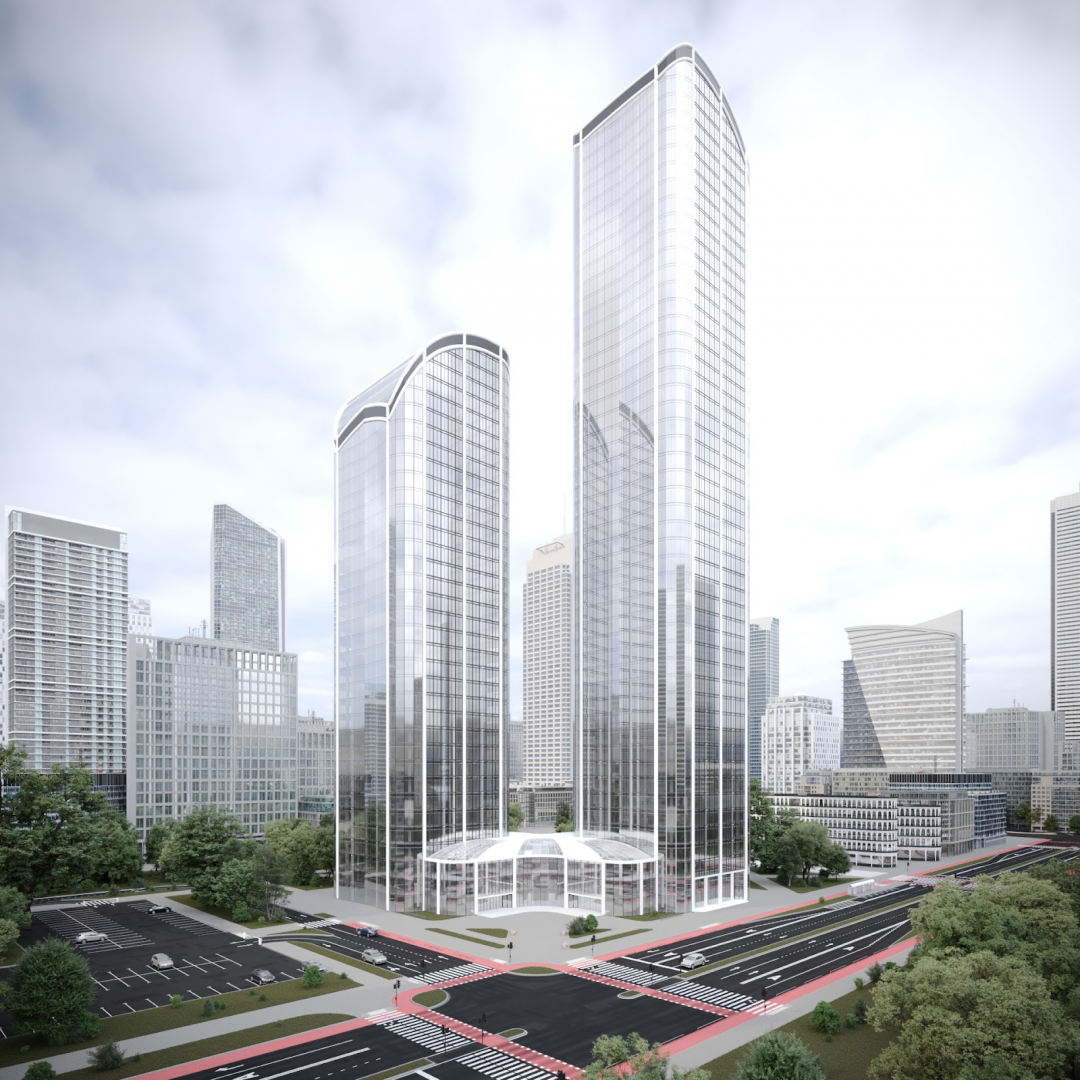

Комплекс из двух небоскребов



Команда: Arkviz
Авторы проекта: Кирилл Кузенков, Анастасия Кирюшина, Антон Левада

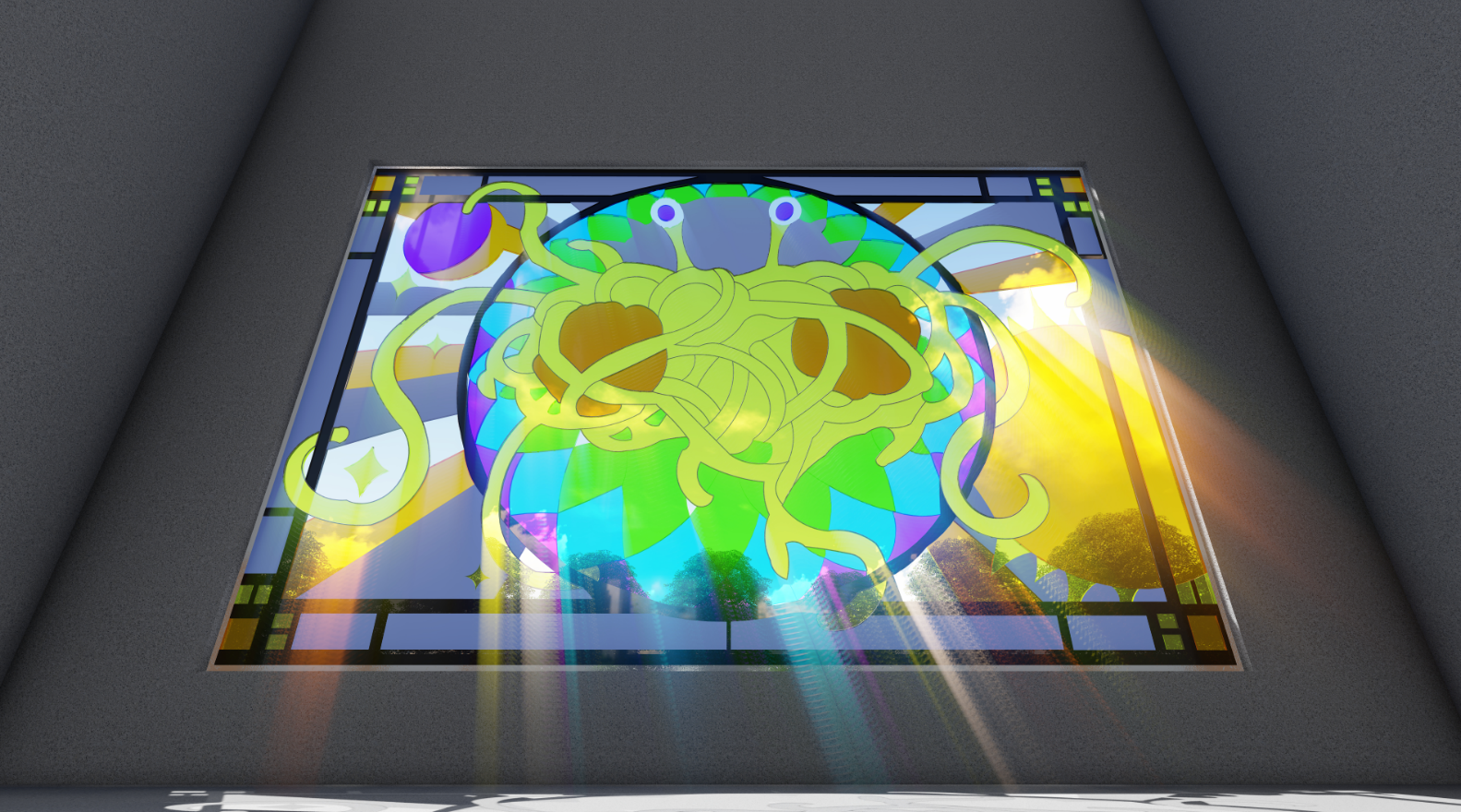

Храм пастафарианства



Команда: Justin BIMer
Авторы проекта: Андрей Бенескриптов, Никита Марков

Невская ратуша


Команда: D.A.O. Bureau
Авторы проекта: Андрей Беляев, Дмитрий Терещенков

Мариинский театр

Команда: OVABIM
Авторы проекта: Александра Гаврюшина, Ольга Шевчук, Виктория Фомичева

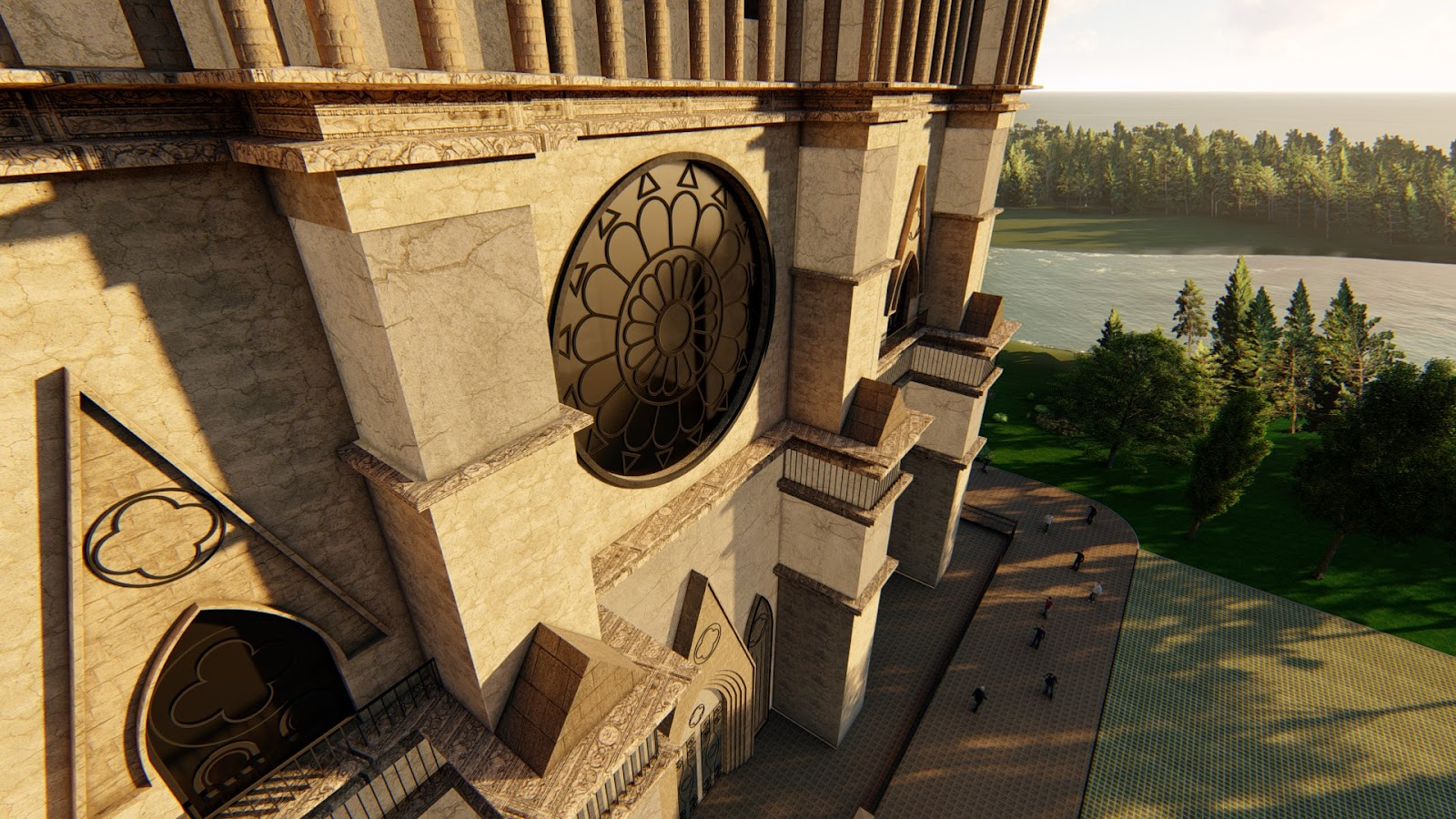

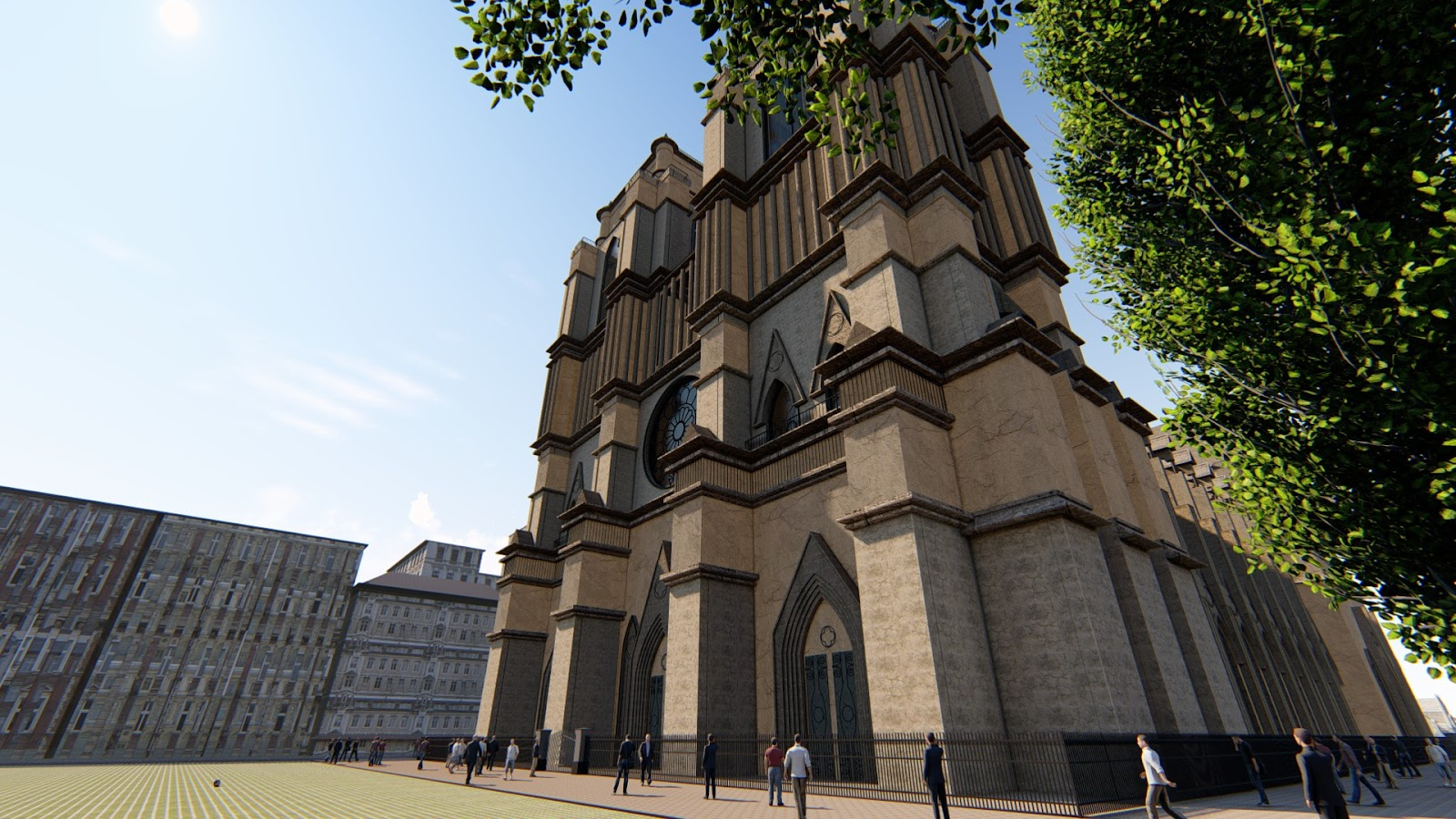

Собор Парижской Богоматери


Команда: ArmaDaTeam
Авторы проекта: Арман Аветисян, Тимофей Прокофьев, Даниил Семенов

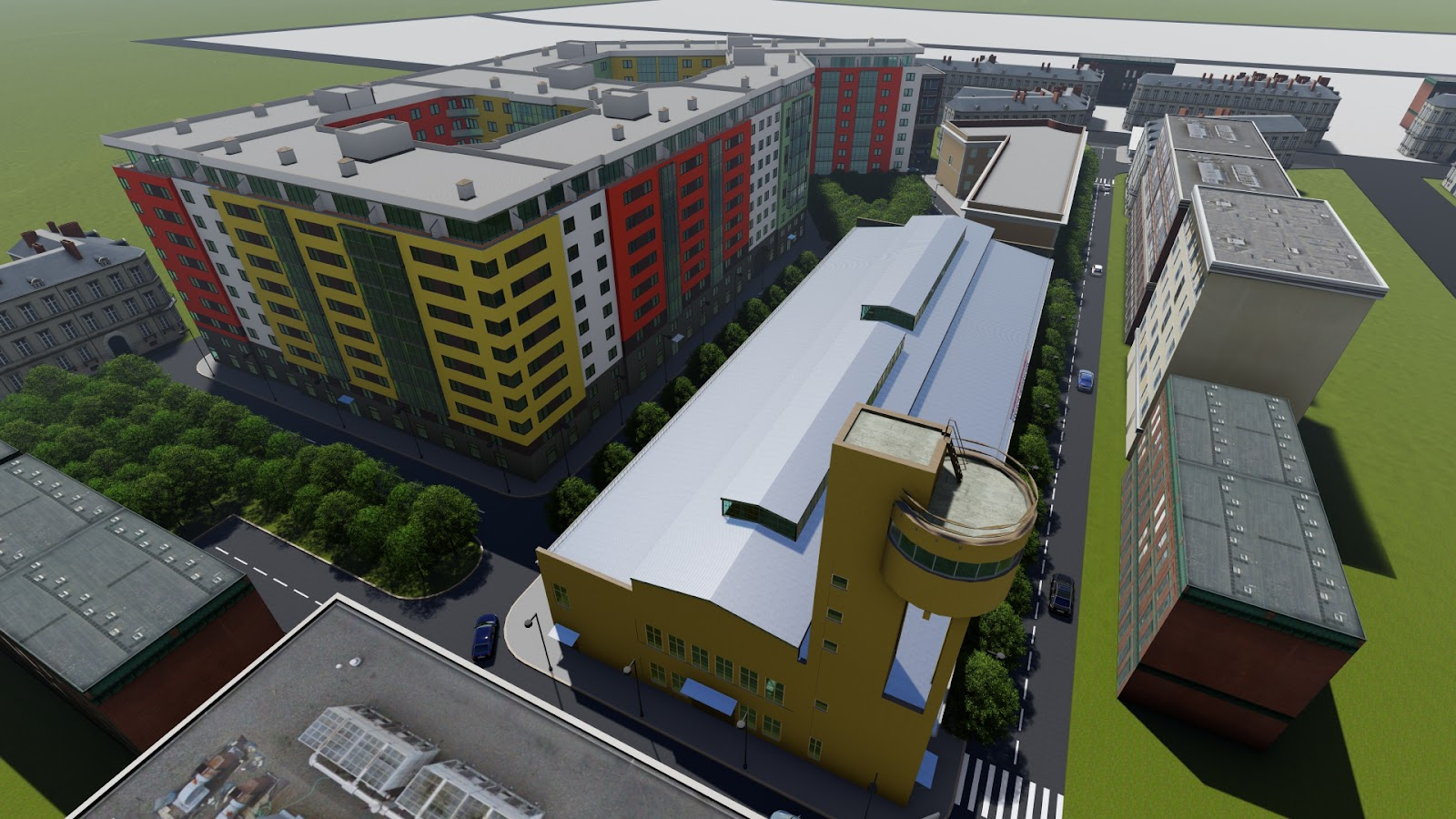

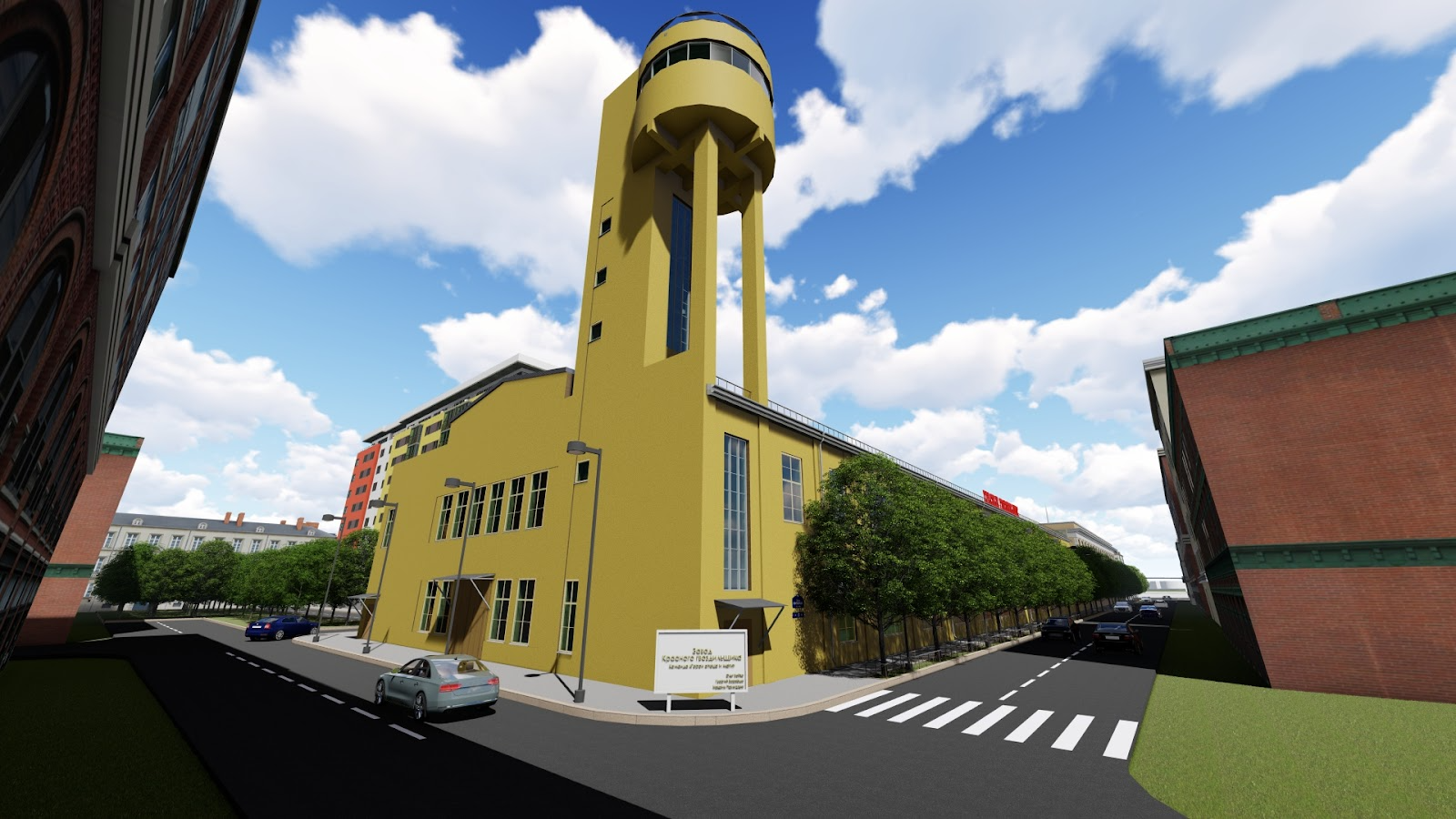

Завод красного гвоздильщика



Команда: Герои спеца и маги
Авторы проекта: Олег Бойко, Максим Павлушкин, Георгий Воробьев

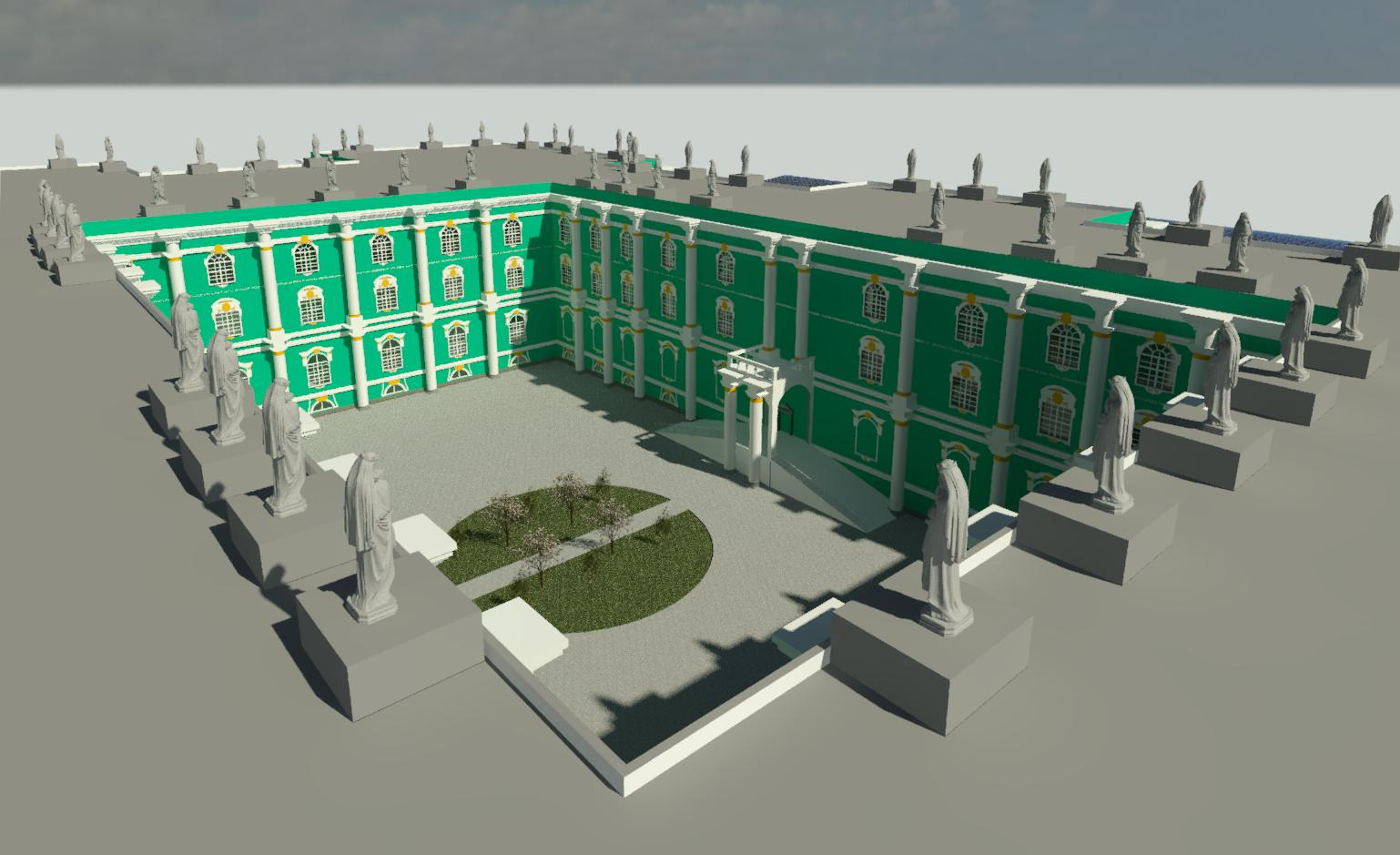

Зимний дворец




Команда: TheStrongSpies
Авторы проекта: Кристина Стольникова, Владислав Сергеев

Центр современного искусства (амфитеатр)


Команда: Example
Авторы проекта: Милена Телегина, Андрей Трошин, Михаил Пирогов
Видео-визуализация

Аэропорт



Команда: Keckless boys
Авторы проекта: Виктор Соколов, Игорь Стугирёв, Пётр Обросов

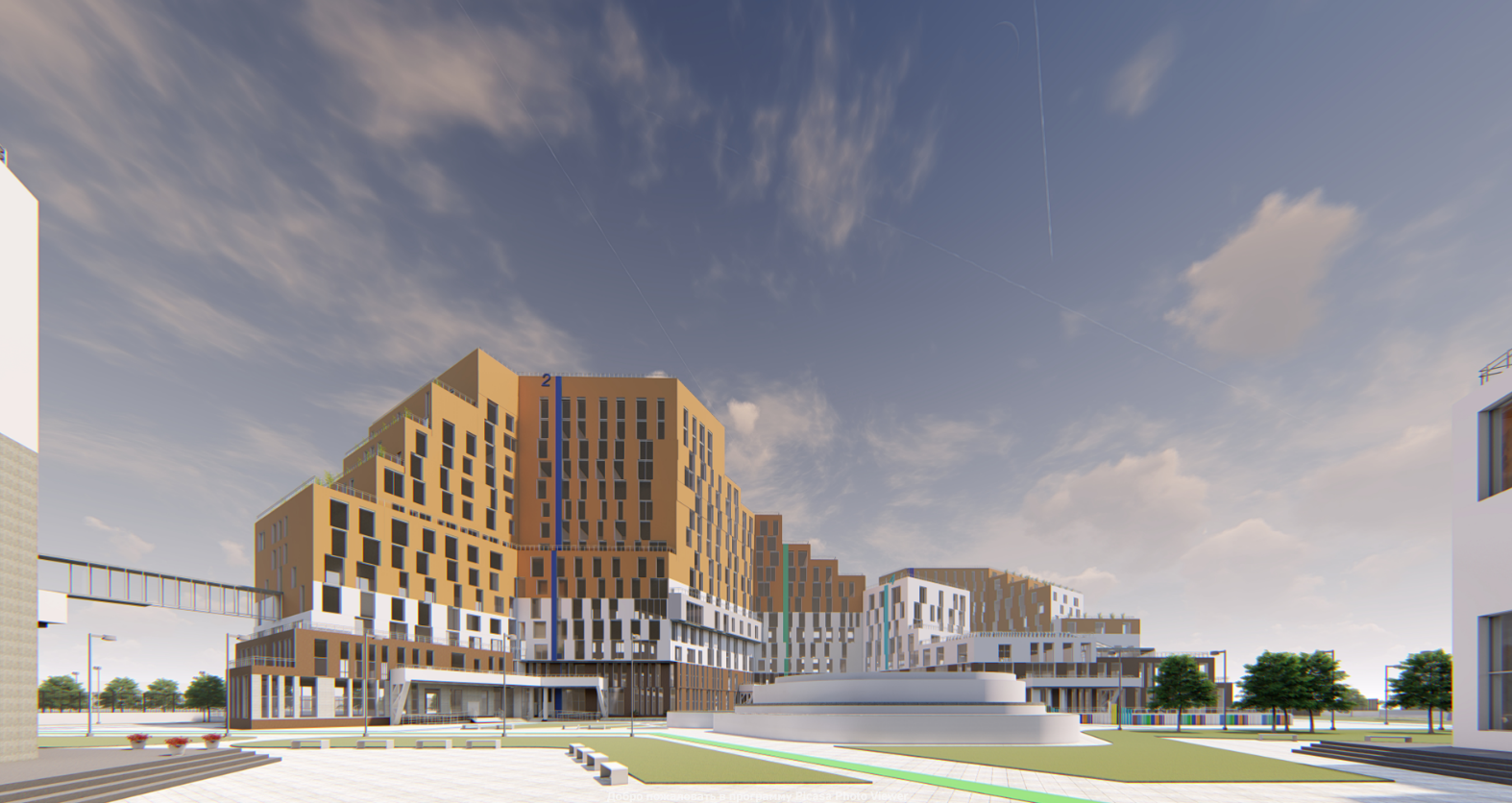

Студгородок, существующий в реальной жизни


Команда: ODA
Авторы проекта: Ольга Балякина, Айгуль Забирова, Дарья Соколова

Заключение

Вышло круто — ребята старались на протяжении семестра, и мероприятие прошло на высоте. Работодатели получили кадры, а многие ребята — работу. Со стороны отрасли положительная обратная связь, все оценили уровень знаний и компетенций участников питч-сессии.

Мы за партнерство и развитие программы. Призываем:
— ВУЗы к совместным проектам;
— Работодателей участвовать в будущем году в отборе кадров и забирать лучших к себе в компании.

По всем вопросам пишите на contact@bim.vc.


*Instagram — продукт компании Meta Platforms Inc., деятельность которой признана экстремистской и запрещена на территории РФ.
