Revit-шаблон АРСредний

Эффективное использование системных возможностей Revit, минимальный набор скриптов и универсальные удобные семейства. Настроенные по ГОСТ марки и спецификации, оформление листов, шаблоны видов, только нужные параметры и материалы.
Инструкции и рекомендации по работе с инструментами.

В данный момент дорабатывается квартирография на Dynamo со следующими особенностями:
1. Быстрый автоматический ввод данных о помещениях из Excel-файла
2. Определение границ квартир через двери (окна, разделители)
3. Суммирование площадей скриптом
4. Нумерация квартир для ФРС (для планов ПСО)

Ольга Старосельцева,Максим Черняев

Длительность: 1 час 55 минут

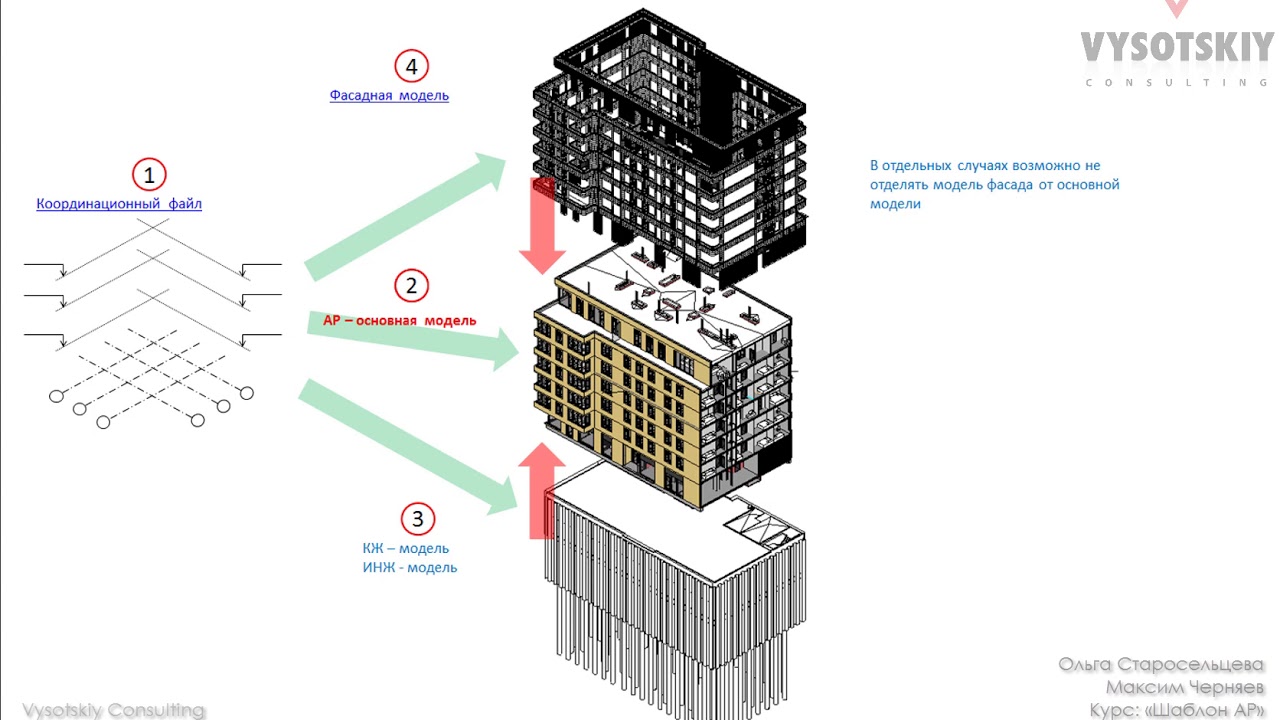

Организация проекта

Маркировка

Бесплатные видеокурсы по BIM на платформе bim.vc: Revit, Nanocad, Renga, ModelStudio CS, Navisworks, Civil 3D, Dynamo и другое ПО. Курсы открыты для всех — смотрите уроки, проходите тесты и собирайте BIM-резюме. Материалы для архитекторов, конструкторов, инженеров, BIM-менеджеров и студентов. Можно начать с нуля или закрыть узкую задачу: семейства, спецификации, координация, отечественное ПО.

Новости и оперативная информация о новых материалах — на каналах в Макс и Telegram. Оценить обучение можно на РБК Куры.

Выберите видеосервис:

https://rutube.ru/play/embed/ffb6f4ec890bf9b48086ae6432b64813

Мы создали сквозную систему маркировки любых элементов проекта (кроме помещений) по единой схеме: Префикс — НомерТипа — Подтип — Суффикс. Система оперирует параметрами как типа, так и экземпляра, что сокращает типологию и делает маркировку гибкой. Такая система родилась в процессе проектирования и мы испытываем ее уже на нескольких объектах. И она работает отлично!

Система базируется на общих параметрах маркировки «М_», исключает использование системных параметров типа, которые сбрасываются при обновлении семейств в проекте. К новым параметрам «М_» привязаны марки позиций всех категорий элементов и все спецификации по этим категориям.

Для каждого типа элементов мы договариваемся о правилах занесения в марку определенных данных через спецификацию маркировки, а сама марка формируется автоматически сборкой этих данных в строку по единому правилу. Многоступенчатая комбинация позволяет последовательно сортировать и фильтровать элементы в спецификации; подготовленные марки позиций подхватывают любые данные и формируют стройную и гибкую иерархию с возможностью удаления/добавления позиций без смещения общей нумерации.
