Освещение

Выбор номинала и характеристик автомата

Новости и оперативная информация о курсах — на нашем Telegram-канале.

По количеству полюсов автоматы бывают:

— Однополюсные (1п, 1p).
Это самый распространенный тип. Он стоит в цепи и защищает один провод, одну фазу.

— Двухполюсные (2п, 2p).
В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие автоматы в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.

— Трехполюсные (3п, 3p).
Применяются для разрыва и защиты трехфазных цепей. Фактически, это три однополюсных автомата с общей ручкой включения/выключения.

— Четырехполюсные (4п, 4p).
Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N). Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

Критерии выбора автоматического выключателя:

— Номинальное напряжение

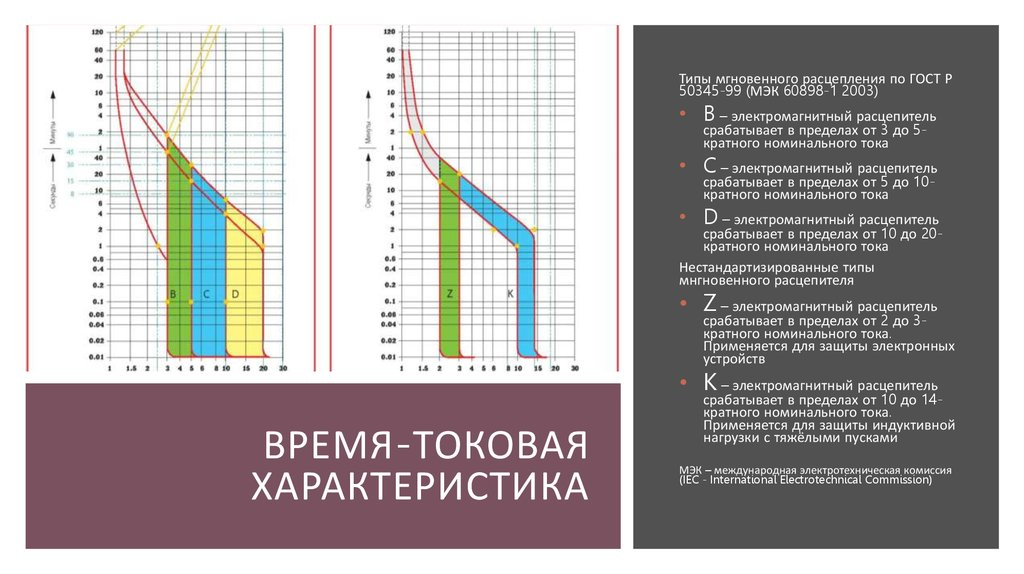

— Время-токовые характеристики

— Максимальный рабочий ток
Токи автоматов бывают из следующего ряда: 0.5, 1, 1.6, 2, 3.15, 4, 5, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63.
Ток провода должен быть больше тока автомата, а ток автомата – больше тока нагрузки:
Iнагр < Iавт < Iпров

— Отключающая способность (ток короткого замыкания)
Однофазное, двухфазное, двухфазное на землю и трехфазное короткое замыкание. Из них наиболее часто возникает однофазное КЗ, вероятность которого возрастает с увеличением напряжения сети. Данный факт связан с ростом расстояния между фазами. Вероятность возникновения КЗ определяется его видом, а также классом напряжения сети, в которой оно происходит.

— Электродинамическая стойкость
ГОСТ 52736-2007
Наибольшее мгновенное значение амплитуды тока короткого замыкания называется ударным током короткого замыкания. Ток электродинамической стойкости электрического аппарата должен быть больше ударного тока короткого замыкания для данных условий работы.

— Термическая стойкость
ГОСТ 52736-2008
Ток термической стойкости, действующий определенное время – это ток, который выключатель способен пропустить, не повреждаясь. Термическая стойкость должна проверяться из условия протекания через выключатель тока короткого замыкания в течение максимального времени, обусловленного временем срабатывания защиты.

— Экономическая плотность тока:
ПУЭ
